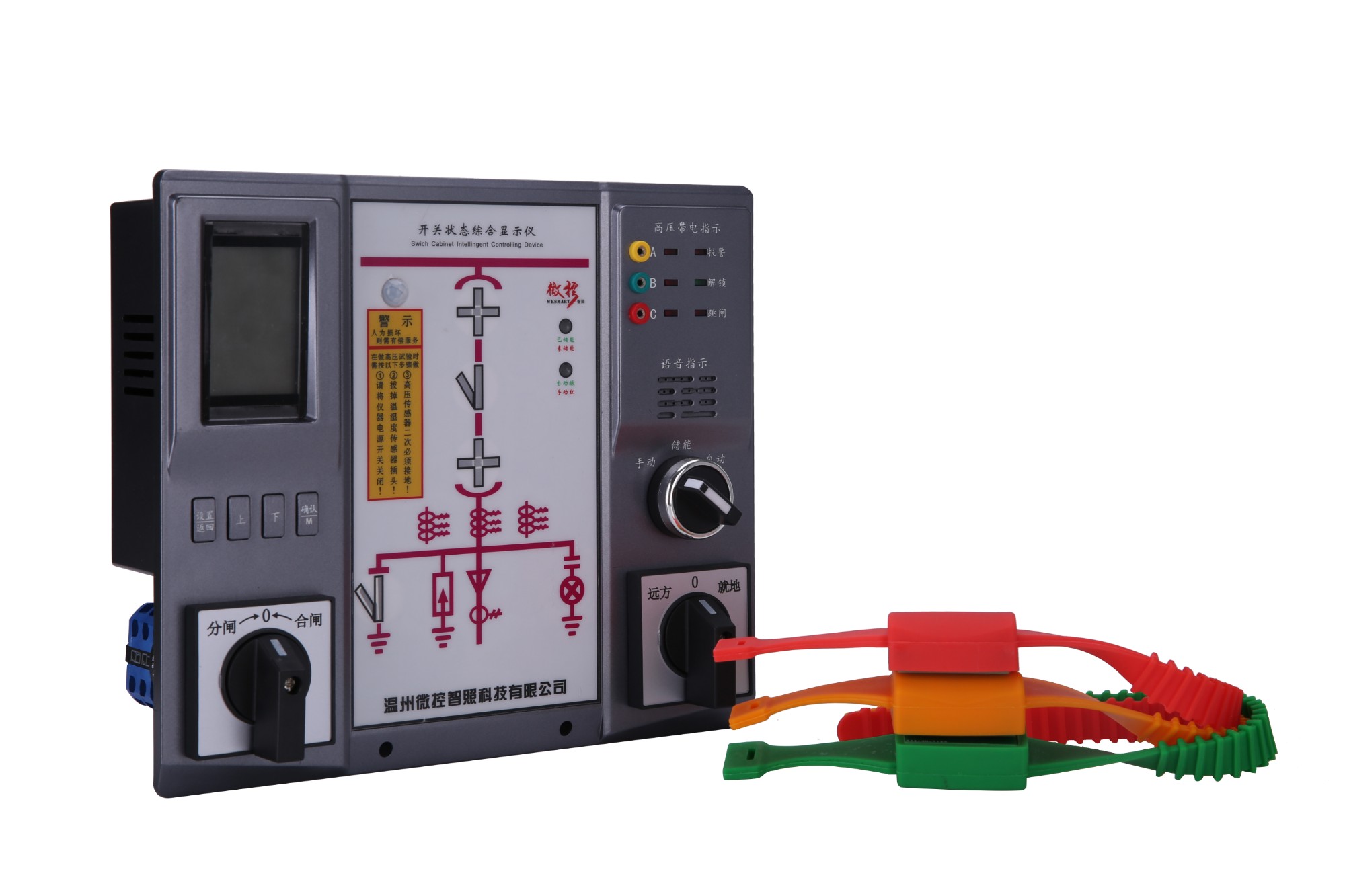

开关状态综合指示器是基于现在的中压系统开关盘技术的发展而开发设计的新型多功能，
智能化模拟动态指示装置。一次回路模拟图、开关状态、断路器位置、接地快门位置、弹簧储存状态、
高压带电指示、高压带电关闭及自动(手动)加热除湿控制、温度控制、加热器故障指示等多功能一体化，这些指示功能，用户可以根据需要选择，指定不同的订货形式，提供设计图即可。该产品以一体布局安装在开关柜上，简化开关柜的面板结构设计，美化开关柜的面板布局，完善开关
状态指示功能和安全性能。
开关状态综合指示器的应用可以代替以往分散配置的一次电路模拟指示器板、电磁式开关状
状态指示器、接地指示器、带电(锁定)指示器、自动(手动)温度和湿度控制器、加热器故障监视器和其他控制和指示装置。本公司的生产产品采用SMD补丁技术制作，超薄结构，深度仅为22 mm左右，并且为插拔式端子从侧面配线，保证不接触中门内的断路器。该产品采用模块化电源供电，输入电压范围广，通用交流和DC，大大提高了产品的可靠性。
开关状态综合指示器的主要部件采用进口高性能部件和先进的整机电路设计，产品性能稳定。
可靠性高，提高电网运行的安全性。该产品已得到各电力设计院、发电厂、供电部门和众多知名工厂厂商的广泛应用和认可。
一、产品主要功能
1.一次模拟动态显示器
2.高压带电显示及闭锁
3.两路温湿度控制及负载断线报警
4.远方/就地、分闸、储能、柜内照明操作功能
5.核电验相
6.真人语音防误提示
7.RS485通讯
8.人体感应及柜内智能照明
9.高温报警及超温跳闸
二、技术参数及使用特性
技术参数
1.装置电源：85~265VAC（110~370VDC）
2.工作环境：-10℃~50℃, ≤95%RH
3.检测精度：-10℃~90℃, ±1℃;20~90%RH, ±5%RH
4.存储环境：-40°C~80°C， ≤95%RH
5.电磁干扰：符合GB/T 17626
6.绝缘性能：外壳与端子≥100MΩ
7.断路器状态指示：断路器分、合闸，无源触点输入
8.断路器合闸时，合闸触点闭合，“ V ”形红色垂直模拟条发光
9. 断路器分闸时，分闸触点闭合，“ V ”形绿色模拟条发光
10.断路器位置指示：无源触点输入
11.工作位置触点闭合时，“十”形红色垂直模拟条发光，指示断路器处于工作位置
12.试验位置触点闭合时，“十”形绿色水平模拟条发光，指示断路器处于试验位置
13.断电时，“十”形红、绿发光条均不亮指示断电状态
14.接地闸刀位置指示：无源触点输入闭合，“ V ”形红色垂直模拟条亮，表示接地合闸无源触点输入断开，“ V ”形绿色模拟条亮，表示接地断开
15.弹簧储能指示：无源触点输入断开，绿色弹簧符号亮，表示未储能无源触点输入闭合，红色弹簧符号亮，表示已储能
16.注明
(1)上述接触信号均来自断路器的辅助触点，接地刀可使用行程开关触点；
(2)所有发光指示在断电状态下都不亮。
17 .高压带电指示部分led点灯电压( kv ) :额定相电压×0.15~0.65强制闭合点灯电压( kv ) :额定相电压×0.65
18.锁定继电器动作规则
动作电源时:输出触点off (锁定)
当有工作电源时:任一相高压充电，输出触点断开(锁定)
当有工作电源时:当高压三相不充电时，输出触点闭合(解锁)
19 .加热除湿控制部(订货时由用户选择)
加热器电源:AC220V伏
湿度传感器：1路或2路
控制方式:任一传感器潮湿时，控制的对应加热器启动，对应的加热灯点亮
除湿控制:当湿度≥85%相对湿度时，加热输入将形成冷凝
湿度 ≤ 75%RH，凝露解除时加热退出，加热指示灯灭
加热输出继电器触点容量: AC 220 v/5 a (每条路)
20.订购时应注明温度控制部件(低温加热或高温排气)。用户可在订购时选择温度控制范围，不指定时应用以下指标)
低温加热:当≤5℃时，开始加热；≥15℃时停止加热
高温排气:当温度≥40℃时，启动排气；当≤35℃时，停止排气
21.断线报警
任一个加热器断线，不能正常加热时，警报指示灯点亮，警报输出触点关闭。要判断哪个加热器发生了故障，将加热器关闭一次，用万用表测量电阻值处于开放状态的话，马上就会发现发生了故障。
22.自检功能(选配)
按下自检按钮，三相带电指示灯全部点亮，表示带电显示电路正常，同时锁定解除灯熄灭，锁定解除灯点亮，产品处于强制锁定状态。
三、界面显示
【 加热指示 】加热时对应回路加热指示灯亮。
【 加热模式 】自动模式绿色指示灯亮；手动模式红色指示灯亮。
【 储能指示 】已储能绿色指示灯亮；未储能红色指示灯亮。
【 断线指示 】- 加热器负载接触不良或未接时提示。
四、安装方式
外形尺寸：230(长)x200(宽)x46(高) mm
开孔尺寸：225(长)x190(宽) mm 嵌入式
五、安装接线图
