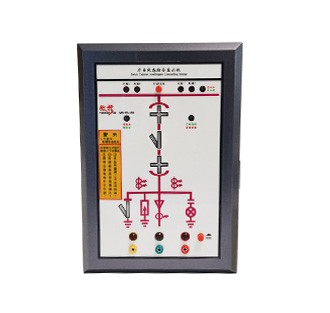

开关盘状态综合指示计实时动态地显示一次模拟图，具备指示系统结合位置的动作状态、储存指示、带电显示和关闭、接地开关指示、温湿度显示和控制的功能。温州微控智照科技有限公司提供个性化的产品定制策略，可根据客户要求提供各种动态模拟图1-2路温湿度控制、温湿度控制带手动加热a、b、c三相高压带电显示及关闭功能外观设计漂亮、应用使用非常便捷，可取代市扬上的同行业。
1、主要技术特性
模拟指示部分
工作环境：-10℃～50℃；≤95%RH
储存环境:-40℃~ 80℃；≤95%相对湿度
电气强度:外壳和端子之间≥ ac2000 v
绝缘性能:外壳与端子之间≥100QM
工作电源:交流/DC85 ~ 265伏
工作电流：≤20mA
断路器状态指示：
断路器分、合闸，无源触点输入
断路器合闸时，合闸触点闭合。红色垂直模拟条很亮
当断路器断开时，断开触点闭合，绿色水平模拟条亮。
工作试验位置指示：
无源触点输入
当处于工作位置的触点闭合时，红色垂直模拟条点亮，表示断路器处于工作位置。
当测试位置的触点闭合时，绿色水平模拟条亮起，表示断路器处于测试位置。
当电源关闭时，红色和绿色灯条不亮，表示电源关闭状态。
接地闸刀位置指示：
被动接点输入关闭，红色的垂直模拟条亮灯，表示接地on。
无源触点输入断开，绿色模拟条亮，表示接地断开。
弹簧储能指示：
无源触点输入断开，绿色弹簧符号亮，表示未储能
无源触点输入闭合，红色弹簧符事情亮，表示已储能
注:
1 .上述接触信号都来自断路器的辅助触点。接地刀可以使用行程开关触点。
2.失电状态下所有的发光指示均不亮
3.高压带电指示部分
LED启辉电压（KV）：额定相电压：X0.15～0.65
强制闭锁启控电压（KV）：额定相电压X0.62
2、产品特征
根据中央柜、手车柜、箱柜、环网柜等开关设备的不同尺寸和配置要求。适用于功能更多的场合。
例如温度和湿度控制、高压带电指示、模拟状态指示等。安装在电气柜的中间门上，安装中间门后后，后面板上安装防爆盖，同时关闭电线水平。
确认满足5个预防必要条件。这种类型的安装可以应用于各种配置的开关柜。
断线报警
如果任何加热器断开且无法正常加热，报警指示灯将点亮，报警输出触点将关闭。(当判断哪一个加热故障时，只需打开加热器
断开一次，用万用表测量其电阻以显示开路状态，并立即知道故障在哪里)
3、安装使用方法
1.只需在面板上打开一个合适的孔，将其推入面板的开口中，并用上下夹子固定。
2.适用于中门（断路器室）安装。首先，在中间的门上开一个180×120毫米的长方形孔，安装好，然后在门的背面安装一个防爆盖，然后用四个螺丝拧紧。插入式侧引线可以用金属盖封闭，也可以用尼龙盖隔离。
3. 接端子的配线功能接线，接好并校对准确后，方可通上电源。
4.将每个开关量输入端子与公共端子短接，观察相应功能的指示是正常发光还是熄灭。
5.如果有自动除湿控制功能，可以用嘴给传感器充气以模拟冷凝条件。加热指示灯应点亮，相应的加热器控制端应为AC220V伏输出。同时，在加热启动的情况下，如果一个端子没有连接到加热器上，故障灯将点亮，故障报警触点将闭合以输出。接入加热器后故障报警解除，说明自动加热控制功能正常。
6.带电指示器的每个输入端分别与相应的高压带电传感器连接。高压测试时，带电指示灯亮起，当有阻挡功能时，阻挡灯亮起。高压断开后，带电指示灯将熄灭，绿灯将亮起，锁将被释放(当没有工作电源时，锁将有效。
加热除湿控制部分（订货时由用户择）
加热器电源： AC220V
温湿度传感器：1路或2路
控制模式:任何传感器感应到，相应的加热器被控制启动，相应的加热指示灯点亮。
除湿控制:当湿度大于或等于90%相对湿度或结露时，加热投入运行；当湿度低于70%相对湿度时，加热将被取消，加热指示灯将熄灭。
加热输出继电器的接触功率:AC220V伏、10A(每路)
温度控制部分(温度控制范围可由用户在订购时选择)
低温加热:当≤5℃时开始加热，当≥15℃时停止加热
高温排气:当≥40℃时开始排气，当≤35℃时停止排气
接线图
