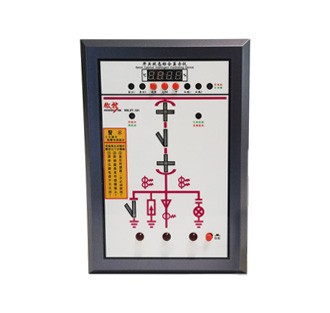

开关柜状态综合指示器配有仿真图的实时动态显示，可根据客户要求制作不同的动态仿真指示图，指示开关动作状态、储能指示、带电显示和锁定、接地开关指示、温湿度显示和控制，集多种功能于一体。潍坊安科电气有限公司提供个性化的产品定制策略，可以根据客户需求提供各种动态仿真地图。单向温湿度自动控制加热除湿功能，温湿度控制采用手动加热；a、b、c三相高压带电显示和锁定功能。外观美观，使用方便，可以代替市场的同类产品。
主要功能
一次模拟图动态指示
显示两路温度及湿度、且可设置
柜内温度及湿度自动调节
两路负载接口
RS485通讯
技术参数
装置电源：85~265VAC（110~370VDC）
工作环境：-10℃~50℃, ≤95%RH
检测精度：0℃~50℃, ±2℃;20~90%RH, ±5%RH
存储环境：-40℃~80℃, ≤95%RH
绝缘性能：外壳与端子≥100MΩ
电磁干扰：符合GB/T 17626
断路器状态指示：
断路器分、合闸，无源触点输入
断路器合闸时，合闸触点闭合。红色垂直模拟条很亮
当断路器断开时，断开触点闭合，绿色水平模拟条亮。
工作试验位置指示：
无源触点输入
位于动作位置的接点关闭后，红色的垂直模拟杆点亮，表示断路器位于动作位置。
测试位置的接点关闭后，绿色的水平模拟条亮灯，表示断路器位于测试位置。
当电源关闭时，红色和绿色灯条不亮，表示电源已关闭。
接地闸刀位置指示：
被动接点输入off，红色的垂直模拟条亮灯，表示接地on。
被动接点输入被切断，绿色的模拟条亮灯，表示接地被切断。
弹簧储能指示：
被动接点输入off，绿色的弹簧符号亮灯，表示没有储存
被动接点输入关闭，红色弹簧点亮，表示储藏。
注:
1.上述接触信号都来自断路器的辅助触点。接地刀可以使用行程开关触点。
2.失电状态下所有的发光指示均不亮
高压带电指示部分
发光二极管启动电压:额定相电压:x 0.15 ~ 0.65
强制闭锁启控电压（KV）：额定相电压X0.62
产品特征
根据中央盘、手推车盘、柜盘、环网盘等开关设备的尺寸和配置要求。适用于功能更多的场合。
例如，温度和湿度控制、高压带电指示、模拟状态指示等。安装在电气柜的中间门上，安装中间门后后，后面板上安装防爆盖，同时关闭电线水平。
确认满足5个必要的预防条件。这种类型的安装可以应用于各种配置的开关柜。
断线报警
如果任何一个加热器关闭而无法正常加热，则警报指示灯点亮，警报输出触点关闭。(判断哪一个加热故障，只需打开加热器即可。)
断开一次，用万用表测量其电阻以显示开路状态，并立即知道故障在哪里)
手车位置指示:当手车位于动作位置(动作位置接点关闭)时，手车表示红(“+”形数字代码管红垂直模拟杆)点亮。当手推车位于试验位置(试验位置接点关闭)时，手推车表示蓝信号(“+”形数字代码管红色ラ”
接地闸刀位置指示：接地闸刀合闸（接地闸刀分/合触点闭合）时，接地 闸刀指示红灯（“V”形数码管红色模拟条）亮；接地闸刀分闸（接地闸刀 分/合触点未闭合）时，接地闸刀指示绿灯（“V”形数码管绿色模拟条）亮。
弹簧储存指示:未储存时，储存指示灯不点亮储存时，储存指示灯点亮。
3.高压带电显示功能:
LED启辉电压（kV）：
≥15%额定母线电压；
闭锁电压(kV) :
≥65%额定母线电压。
4.温湿度控制功能:
自动模式当环境湿度过高或温度过高(低)时，负载会自动开启并被外部负载加热(风扇通风)，直到不再发生冷凝，温度也不再过高(低)。
手动模式：强制负载加热。
使用方法及注意事项
1.根据端子的接线功能连接电线，准确检查后打开电源。
2 .动态模拟指示部分:
将每个开关量输入端短路到公共端，观察相应功能的指示是正常点亮还是熄灭。
