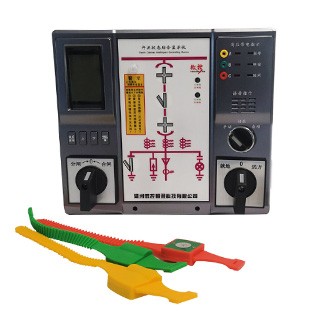

无线测温型智能控制装置是针对当前中压系统开关技术的发展而开发设计的多功能智能开关模拟综合动态指示器。主要适用于电压等级为0.1 ~ 40.5千伏的各种室内开关柜。产品为一次回路的模拟状态、自行车位置、隔离刀位置、接地刀位置、开关状态、集中指示操作机构的储存状态的高压带电指示、带电关闭输出、自动加热除湿、实时数字显示温湿度值和加热器故障监视、超高温警报和强制加热停止、智能 具备柜内电接点在线测温、RS485通信接口等多种功能，简化了开关柜面板设计，美化了局部，完善了开关状态指示功能和安全性能的新型电气装置。目前，该系列产品已广泛应用于电力、化工、铁路、矿山、冶金、水泥等诸多行业。
1.无线测温功能
该装置可以同时测量多个电触点的温度。当测得的温度高于报警值时，设备输出报警信号。每个操作和显示装置都配有3~9点温度测量标准(最高温度可达21个测量点)。
电触头在线测温系统由开关柜智能控制装置、触头测温传感器、测温接收模块(安装在控制装置中)和站管理软件(非标准)组成。
2.高压带电显示及闭锁功能
发光二极管启动电压(千伏):额定相电压×(0.15-0.65)
锁定启动控制电压(千伏):额定相电压×0.65
当三相高压不同时充电时，锁定触点的输出闭合，同时指示的红灯解锁
亮。否则，锁定有效，锁定被动触点输出同时启动。
注:连接电容式高压带电传感器(其输出短路电流不得小于220μA±10%)。
分合闸操作功能
开关柜智能控制装置可以根据客户的实际需要配置不超过三个转换开关，也可以根据客户的实际需要换成相应的按钮，可以实现以下操作:
1.分合闸操作；
2.储能操作；
3.远方/就地操作；
4.照明操作。
3.防误语音提示
⑴当接地刀处于分闸状态、断路器处于合闸状态，误将手车从试验位置推至工作位置时，防误语音提示“请分断路器”同时模拟条10、11、7、8、9闪烁。
⑵当接地刀处于合闸状态、断路器处于分闸状态，误将手车从试验位置推至工作位置时，防误语音提示＂请分接地刀＂，同时模拟条10、11、6、7、9闪烁。
⑶当接地刀处于合闸状态、断路器(负荷开关、接触器)处于合闸状态，误将手车从试验位置推至工作位置时，防误语音提示“请分断路器，请分接地刀”，同时模拟条10、11、7、9闪烁。
4.加热除湿及排风控制功能
出厂默认：温度上限 +15℃，下限 +5℃；
湿度上限85%RH， 下限75%RH；
排风上限+40℃， 下限+30℃；
加热启动：当传感器测得的环境温度低于设定的温度下限 值，或者测得的湿度值大于设定的湿度上限值时启动加热。
加热停止：
a)当传感器测得的环境温度高于设定的温度上限值或测得的湿度低于设定的湿度下限值时，停止加热；
b)当传感器测得的环境温度超过+40℃时无条件停止加热，
防止过热损伤。
排风启动：当传感器测得的环境温度高于设定排
5.状态模拟显示
⑴断路器分、合闸指示：
断路器合闸时，红色模拟条 6 发光
断路器分闸时，绿色模拟条 7 发光
⑵手车工作位置和试验位置：
手车位于工作位置时，红色模拟条 11 发光
手车位于实验位置时，绿色模拟条 10 发光
(注:手车处于工作位置和实验位置之间时，指示灯均为不发光)
⑶接地刀指示：
当接地刀处于分闸状态时,绿色模拟条 9 发光
当接地刀处于合闸状态时,红色模拟条 8 发光
⑷储能：
当已储能时,储能指示灯 19 发光。
6.主要功能
1.一次模拟动态显示器
2.高压带电显示及闭锁
3.两路温湿度控制及负载断线报警
4.远方/就地、分闸、储能、柜内照明操作功能
5.核电验相
6.真人语音防误提示
7.RS485通讯
8.人体感应及柜内智能照明
9.高温报警及超温跳闸
无线温度传感器技术参数
温度测量范围 | -25～+200℃ |
测量分辨率 | 0.1℃ |
测量精度 | ±1℃（0~75℃）,±2℃（-25~200℃） |
温度采样频率 | 默认1分钟 |
无线频率 | 2.4GHz |
射频标准 | IEEE802.15.4 |
无线传输距离 | ≤10米/2.4GHz |
电池使用寿命 | 8年/2.4GHz |
表带材料 | 耐高温硅胶 |
安装方式 | 捆绑式 |
外形尺寸 | 主体尺寸：38mm*35mm*24mm，表带总长：385mm |
适用安装部位 | 电缆搭接处、母排连接处、上下触头、隔离刀闸等部位 |
7.安装方式
外形尺寸：230(长)x200(宽)x46(高) mm
开孔尺寸：225(长)x190(宽) mm 嵌入式
